Габаритные и присоединительные размеры насоса ЦНСв

Рисунок 1 - габаритный чертеж на питательный насос ЦНСв и его насосный агрегат.
Рисунок 2 - габаритные и присоединительные размеры ЦНСв 12,5.
Рисунок 3 - габаритные и присоединительные размеры на насосы питательные в модификации ЦНСв 20.
Рисунок 4 - вертикальный многоступенчатый насос типа ЦНСв в разрезе.

Привод агрегата ЦНСв - трехфазный асинхронный общепромышленный электродвигатель.
Тип привода для агрегата ЦНСв - серийный промышленный асинхронный электродвигатель серий АИР, АИРМ.

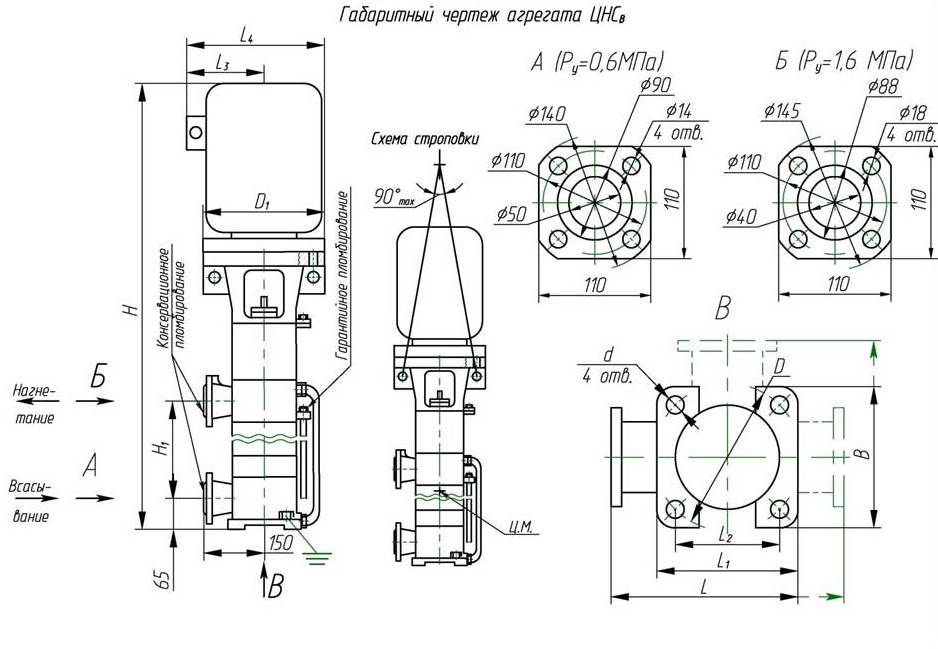

Рис.1 Габаритный чертеж ЦНСв

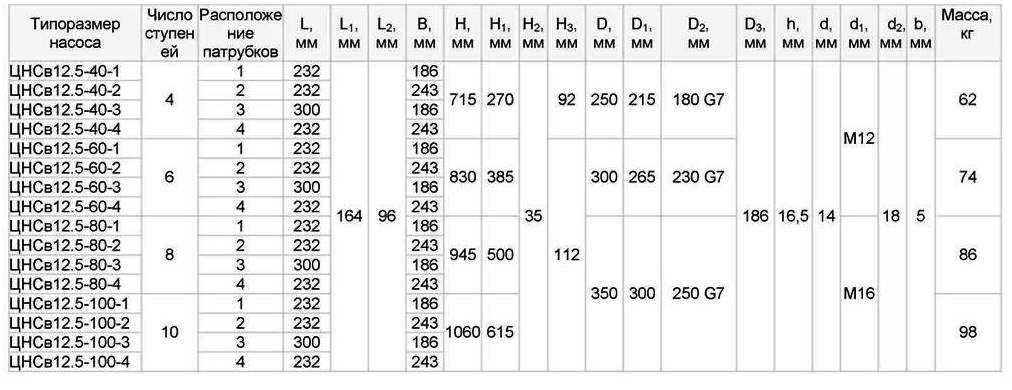

Рис.2 Присоединительные размеры насосов марки ЦНСв 12,5

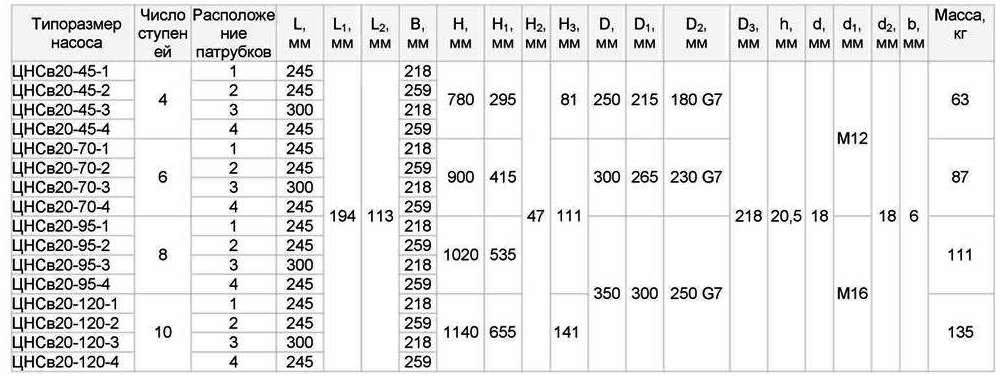

Рис.3 Присоединительные размеры насосов марки ЦНСв 20

Рис.4 Разрез насоса питательного ЦНСв
